Beton Santrali Ekipmanları
Beton Santrali Ekipmanları

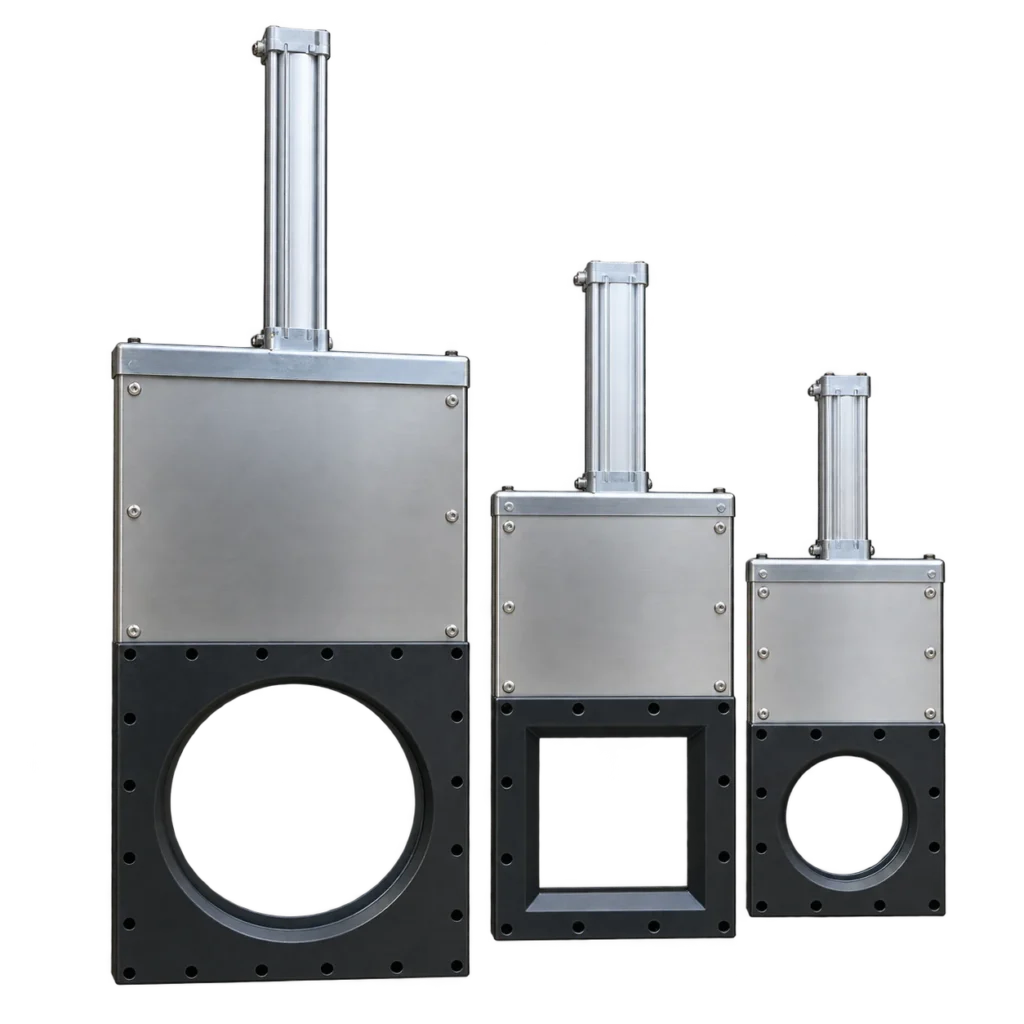

Genellikle konteyner ve silo altında kullanılır. -40ºC ve +200ºC için uygundur.
Teknik Çizim
Ölçü Tablosu
| SGV | A | B | Ø M | Ø N | C | D | E | E Nr | Ø F | BOLTS | G | H | I |
| 150 ( 6” ) | 130 | 175 | 150 | 165 | 270 | 20 | 115 | 2 | 12 | M10 | 595 | 80 | 110 |
| 200 ( 8” ) | 180 | 225 | 200 | 215 | 320 | 20 | 93,3 | 3 | 12 | M10 | 710 | 80 | 110 |
| 250 ( 10” ) | 230 | 275 | 250 | 265 | 370 | 20 | 110 | 3 | 12 | M10 | 695 | 80 | 110 |
| 300 ( 12” ) | 280 | 325 | 300 | 320 | 420 | 17,5 | 128,3 | 3 | 12 | M10 | 810 | 80 | 110 |
| 350 ( 14” ) | 330 | 375 | 340 | 360 | 480 | 17,5 | 89 | 5 | 12 | M10 | 950 | 90 | 125 |
| 400 ( 16” ) | 380 | 425 | 390 | 415 | 530 | 15 | 100 | 5 | 12 | M10 | 1010 | 90 | 125 |
