Ağır tip kafa yatak, helezon konveyör milinin uç kısmını desteklemek ve yüksek yük altında dengeli dönmesini sağlamak için kullanılan dayanıklı bir yataklama parçasıdır. Güçlendirilmiş gövde ve rulman yapısı sayesinde uzun konveyör hatlarında, yüksek kapasiteli sistemlerde ve zorlu çalışma koşullarında güvenilir kullanım sunar.

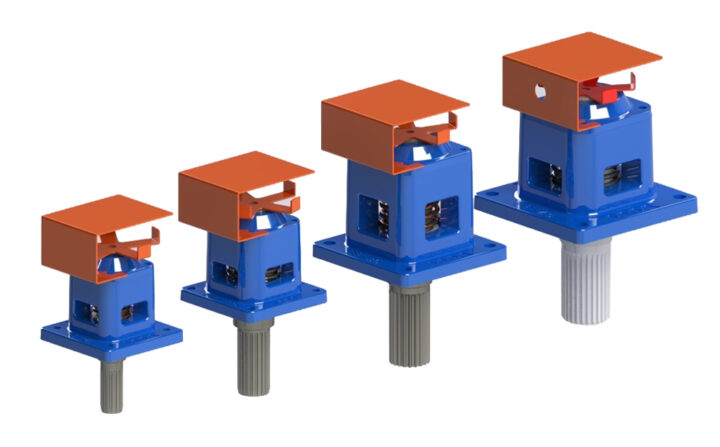

Ağır Tip Kafa Yatak
Ürün Kodu: WM-AT80, WM-AT60, WM-AT50, WM-AT40, WM-AT28
Ağır Tip Kafa Yatak
Helezonun merkezli ve rahat çalışmasını sağlar. Ağır tip yerlerde kullanılır.

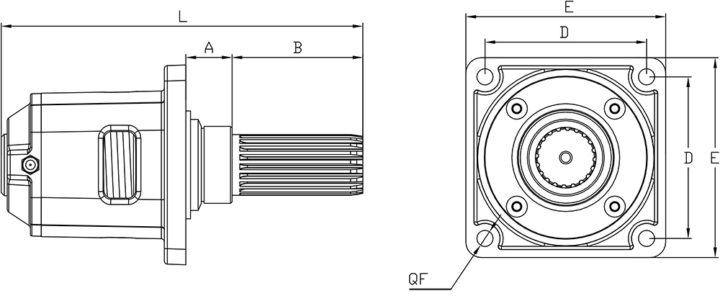

Teknik Çizim
Ölçü Tablosu
| Ürün Kodu | A | B | C DIN5482 | D | E | F | L |
|---|---|---|---|---|---|---|---|
| WM-AT80 | 42 | 120 | 80X74 | 206 | 250 | 16 | 345 |
| WM-AT60 | 74 | 110 | 60X55 | 158 | 214 | 18 | 332 |
| WM-AT50 | 31 | 100 | 50X45 | 135 | 170 | 14 | 285 |
| WM-AT40 | 30 | 85 | 40X36 | 105 | 140 | 11 | 246 |
| WM-AT28 | 24 | 65 | 28X25 | 92 | 125 | 9 | 204 |
Ağır Tip Kafa Yatak nedir?
Ağır Tip Kafa Yatak helezonun merkezli ve rahat çalışmasını sağlar. Kuyruk ve ağır tip yataklamada kullanılabilir.
Dik gelen kuvvetlerden dolayı alın rulmanı redüktöre giden baskıyı azaltarak redüktör ömrünü uzatır. Bu gibi kuvvet kullanılan yerlerde Ağır Tip Kafa Yataklar tercih edilir.
Özel tasarımı sayesinde yüksek sızdırmazlık sağlar. Yüksek sıcaklığın olduğu yerlerde keçeleri değiştirilerek ortama uygun çalışma rahatlığı sağlanabilir. Ayrıca merkez rulmanı sayesinde yüksek devirlerde çalışma rahatlığı sağlar.
Ağır Tip Kafa Yatak genellikle ağır tip yerlerde kullanılır.
Ağır Tip Kafa Yataklar bileşenleri sayesinde kolay montaj ve demontaja uygundur. Ağır Tip Kafa Yatak merkezleme sayesinde sapmaları engeller ve düzgün çalışmaya yardımcı olur.
